In den verschiedenen Modellen, die wir bei uns im Shop anbieten, werden unterschiedliche Akkus mit verschiedenen Steckern angeboten. Hier findest du die gängigsten Stecker.
So findest du ganz leicht heraus, auf welchen Stecker du beim Akkukauf achten musst.
Akkustecker

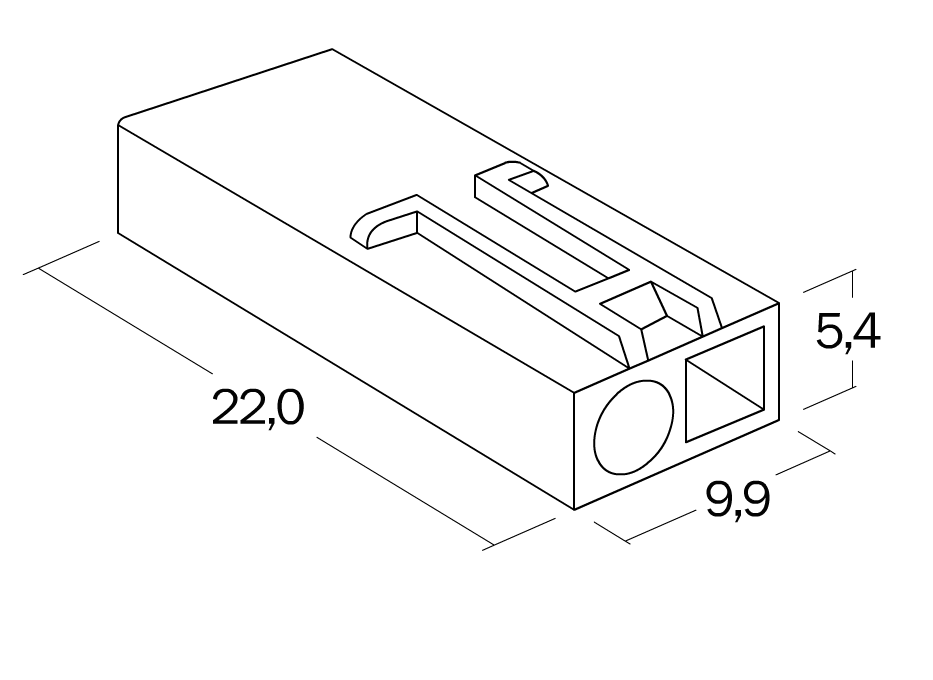

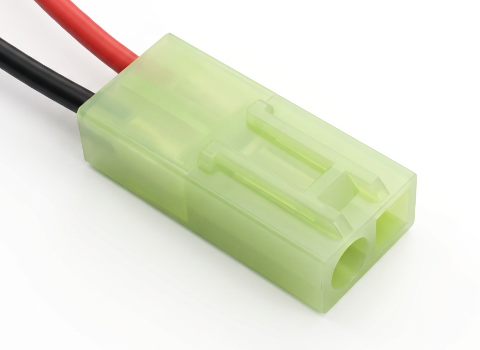

Mini-Tamiya Stecker
Der Mini-Tamiya Stecker wird in einigen Modellen verwendet, wenn keine hohe Stromabgabe benötigt wird.
Da Produzenten in Ihren Modellen of die Pinbelegung ändern, ist beim Kauf darauf zu achten, dass die Polung beim Ersatzakku mit dem Modellakku übereinstimmt.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1-2mm
Anzahl Kontakte: 2
Strom: 10A (15A kurz)
Abmessungen:
Länge: 22,0mm
Breite: 9,9mm
Höhe: 5,4mm

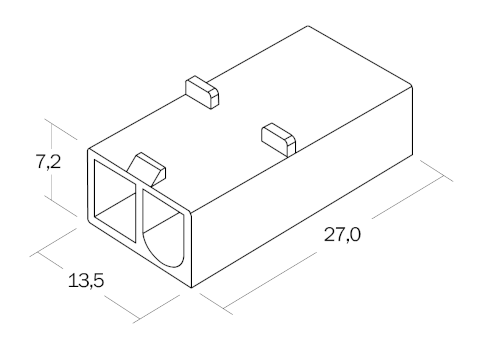

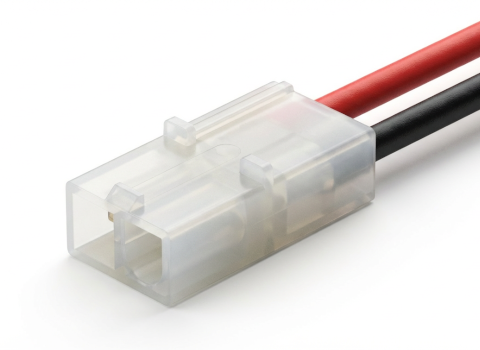

Tamiya Stecker
Der Mini-Tamiya Stecker wird noch in einigen Modellen verwendet, wenn keine hohe Stromabgabe benötigt wird.
Da Produzenten in Ihren Modellen of die Pinbelegung ändern, ist beim Kauf darauf zu achten, dass die Polung beim Ersatzakku mit dem Modellakku übereinstimmt.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1,5-2,5mm
Anzahl Kontakte: 2
Strom: 20A (40A kurz)
Abmessungen:
Länge: 27,0mm
Breite: 13,5mm
Höhe: 7,2mm

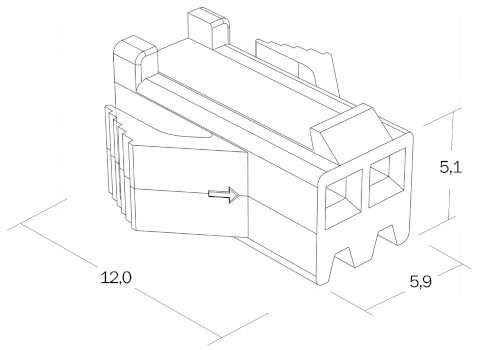

HBX (JST SM)-Stecker 2-Pin
Der HBX bzw. JST SM-Stecker wird in einigen Modellen von Amewi verwendet. Der 2-Pin-Anschluss wird bei NiMH-Akkus, 1S Lithium oder 2S Lithium mit separaten Balancer verwendet.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1,0-2,0mm
Anzahl Kontakte: 2
Strom: 10A (15A kurz)
Abmessungen:
Länge: 12,0mm
Breite: 5,5mm
Höhe: 5,1mm

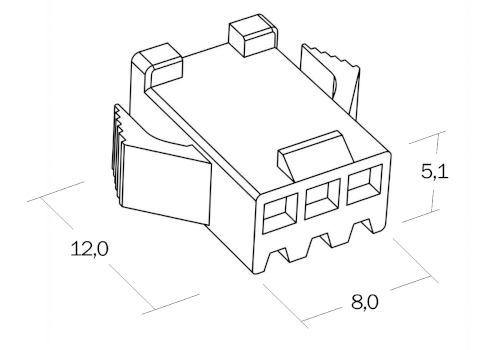

HBX (JST SM)-Stecker 3-Pin
Der HBX bzw. JST SM-Stecker wird in einigen Modellen von Amewi verwendet. Dabei gibt es diesen in unterschiedlichen Ausführungen. 3-Pin Stecker werden bei 2-zelligen Lithium Akkus verwendet. Diese Akkus verfügen über keinen separaten Balancer sondern werden beim Laden direkt über den Stecker balanciert.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1,0-2,0mm
Anzahl Kontakte: 2
Strom: 10A (15A kurz)
Abmessungen:
Länge: 12,0mm
Breite: 8,0mm
Höhe: 5,1mm

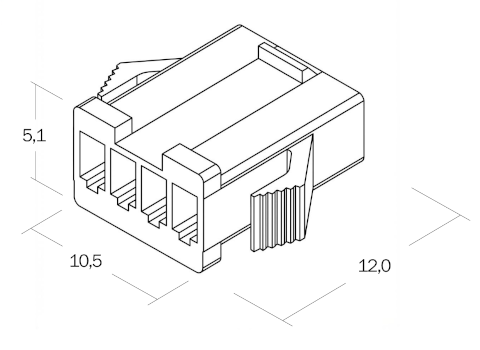

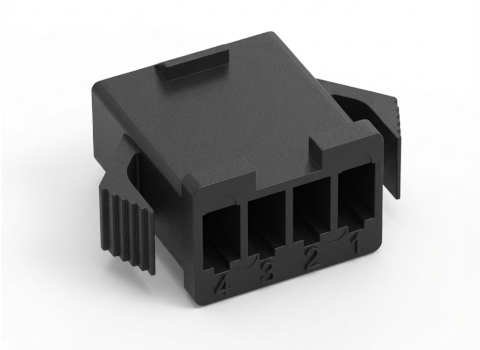

HBX (JST SM)-Stecker 4-Pin
Der HBX bzw. JST SM-Stecker wird in einigen Modellen von Amewi verwendet. Dabei gibt es diesen in unterschiedlichen Ausführungen. 4-Pin Stecker werden bei 2 - 3-zelligen Lithium Akkus verwendet. Diese Akkus verfügen über keinen separaten Balancer sondern werden beim Laden direkt über den Stecker balanciert.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1,0-2,0mm
Anzahl Kontakte: 2
Strom: 10A (15A kurz)
Abmessungen:
Länge: 12,0mm
Breite: 10,5mm
Höhe: 5,1mm

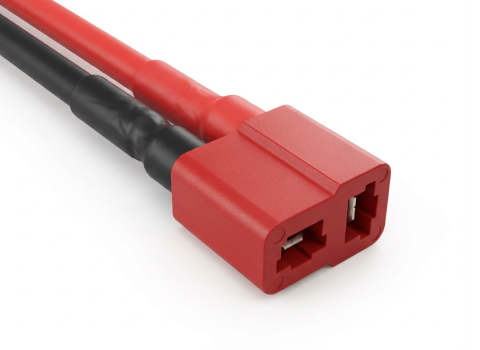

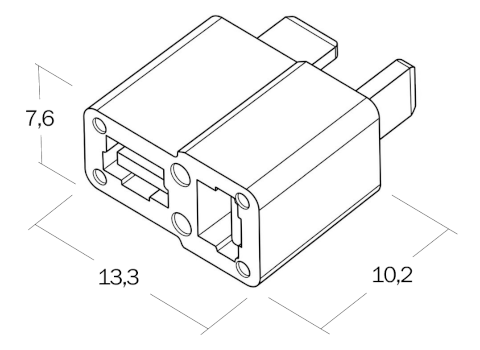

DEANS T-Stecker
Der DEANS T-Stecker ist häufig in Fahrzeugen im Maßstab 1:12, 1:10 sowie in Flugzeugen, Booten verbaut, in denen nicht allzu hohe Ströme fließen. Durch die Anordnung der Anschlüsse [ – I ] ist ein Verpolen ausgeschlossen.
Litzenbefestigung: Gelötet
Empf. Litzen ⌀: 2,5-4mm
Anzahl Kontakte: 2
Strom: 50A (60A kurz)
Abmessungen:
Länge: 10,2mm
Breite: 13,3mm
Höhe: 7,6mm

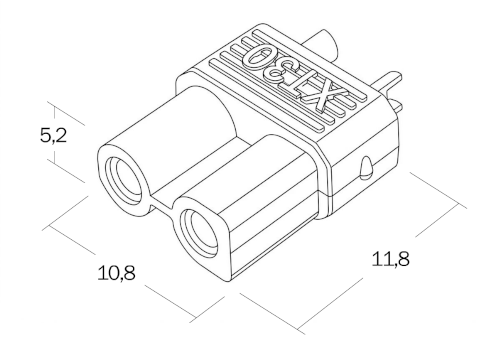

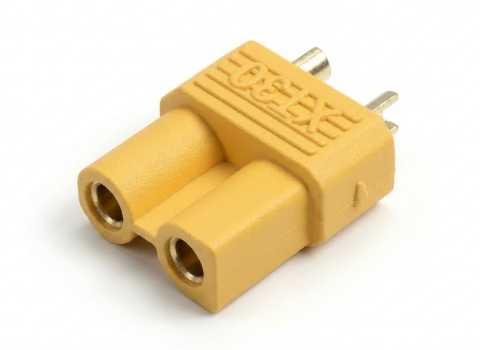

XT30 Stecker
Der XT30-Stecker wird häufig in Modellen mit einer kontinuirlichen Stromabgabe bis 30A verwendet. Er ist der kleinste Stecker der XT-Reihe.
Litzenbefestigung: Gelötet
Empf. Litzen ⌀: 2,5mm
Anzahl Kontakte: 2
Strom: 25A (30A kurz)
Abmessungen:
Länge: 11,8mm
Breite: 10,8mm
Höhe: 5,2mm

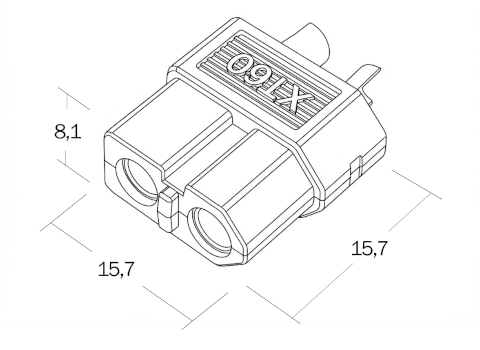

XT60-Stecker
Der XT60-Stecker ist neben dem DEANS T-Stecker der am häufigsten verwendete Stecker in Fahrzeugen im Maßstab 1:10, 1:12 aber auch in Flugzeugen und Booten kommt er zum Einsatz. Ausgelegt ist er für einen Dauerstrom bis zu 60A.
Litzenbefestigung: Gelötet
Empf. Litzen ⌀: 4-5mm
Anzahl Kontakte: 2
Strom: 50A (60A kurz)
Abmessungen:
Länge: 15,7mm
Breite: 15,7mm
Höhe: 8,1mm

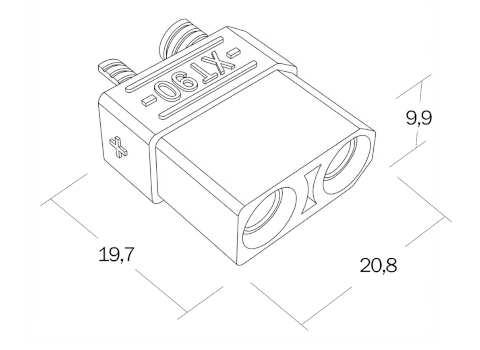

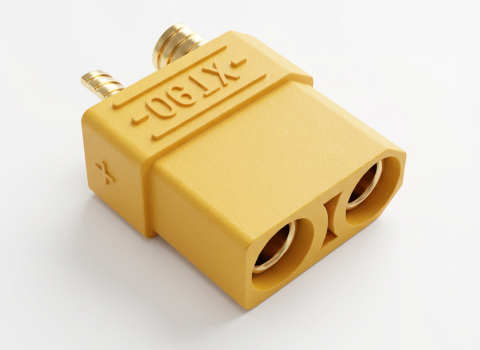

XT90-Stecker
Der XT90 Stecker ist der größte XT-Stecker in den aktuellen Modellen. Ausgelegt für einen Dauerstrom von 90A kommt er häufig in größeren Modellen zum Einsatz.
Litzenbefestigung: Gelötet
Empf. Litzen ⌀: 4-6mm
Anzahl Kontakte: 2
Strom: 80A (90A kurz)
Abmessungen:
Länge: 19,7mm
Breite: 20,8mm
Höhe: 9,9mm

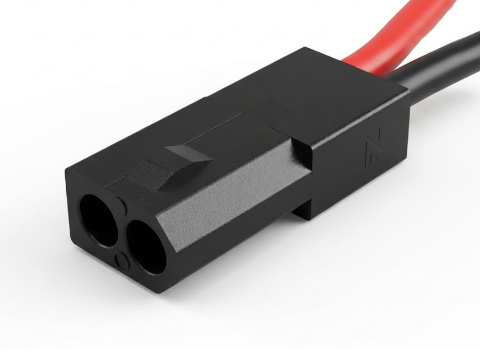

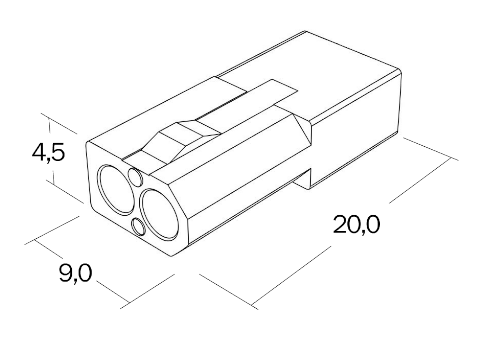

5600-Stecker
Der 5600-Stecker wird häufig bei 2-zelligen Lithium-Ionen Akkus verwendet und kommt bei Modellen im kleineren Maßstab zum Einsatz.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 1,5-2mm
Anzahl Kontakte: 2
Strom: 10A (15A kurz)
Abmessungen:
Länge: 20,0mm
Breite: 9,0mm
Höhe: 4,5mm

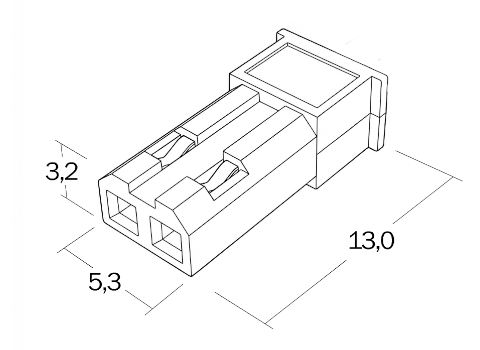

JST-BEC Stecker
Der JST-BEC Stecker wird häufig für die Stromversorgung von Empfängern oder Systemen mit niedriger Stromanforderung verwendet.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 0,5-1,5mm
Anzahl Kontakte: 2
Strom: 3A (8A kurz)
Abmessungen:
Länge: 13,0mm
Breite: 5,3mm
Höhe: 3,2mm

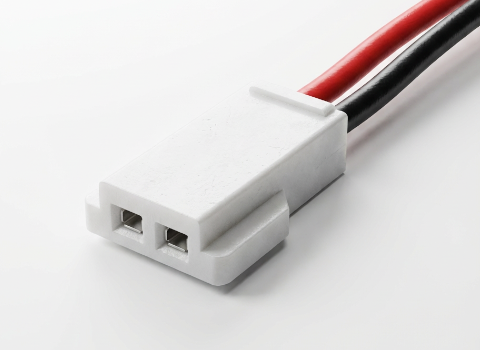

Molex Stecker
Der Molex-Stecker wird häufig für die Stromversorgung von kleinen Drohnen, Helikopter und Fahrzeugen verwendet, die wenig Stromdurchfluss benötigen.
Litzenbefestigung: Crimp
Empf. Litzen ⌀: 0,5-1,5mm
Anzahl Kontakte: 2
Strom: 5A (11A kurz)
Abmessungen:
Länge: 9,4mm
Breite: 6,6mm
Höhe: 2,6mm
